Ключевые диэлектрические параметры трансформаторного масла
Диэлектрические свойства жидкого изоляционного материала определяют его способность выдерживать электрическое поле без пробоя и рассеивать минимальное количество энергии в виде тепла. Для диалектрические масла, таких как трансформаторное масло, такими параметрами выступают пробивное напряжение и тангенс угла диэлектрических потерь. Обе характеристики жёстко связаны с чистотой продукта, наличием влаги и механических примесей. Их контроль регламентирован комплексом документов, включая стандарт МЭК 60296, и является обязательным этапом приёмки каждой партии осушенного масла.
Пробивное напряжение как показатель устойчивости к разряду
Пробивное напряжение характеризует максимальную напряжённость поля, при которой масло ещё сохраняет диэлектрическую целостность, и измеряется в киловольтах на стандартном искровом промежутке. Величина зависит от наличия полярных молекул воды, волокон, сажи и растворённых газов, искажающих однородность электрического поля. Так, присутствие эмульгированной влаги в количестве более 15 г/т способно снизить пробойный порог на 40-50 % по сравнению с осушенным образцом. В заводских условиях после глубокой осушки и дегазации пробивное напряжение регламентировано величиной не ниже 70 кВ для наиболее чистых марок.
Роль тангенса угла диэлектрических потерь в рассеивании энергии
Тангенс угла диэлектрических потерь (tg δ) отражает величину активной мощности, рассеиваемой в изоляции под действием переменного напряжения. Рост tg δ вызывает локальный нагрев и ускоряет термическую деструкцию как масла, так и целлюлозной изоляции обмоток. В свежем осушенном масле tg δ при 90°C обычно не превышает 0,005; превышение порога 0,015 в эксплуатации служит сигналом к внеочередной очистке. Поскольку tg δ чувствителен к продуктам окисления, коллоидным загрязнениям и растворённым металлсодержащим соединениям, этот параметр тесно коррелирует со степенью старения диэлектрика.
Роль осушки в восстановлении диэлектрической прочности
Осушка трансформаторного масла затрагивает не только удаление видимой воды, но и молекул, растворённых в углеводородной матрице. Именно растворённая влага, не фиксируемая визуально, выступает главной причиной падения пробивного напряжения и ускоренного старения целлюлозы. Технологические операции вакуумной и цеолитной осушки доводят остаточное влагосодержание до диапазона 5–10 г/т, что кратно повышает диэлектрическую прочность.
Механизм удаления эмульгированной и растворённой влаги
Эмульгированная вода удаляется коалесценцией с последующим отстоем, тогда как молекулярно-растворённая влага требует либо нагрева под вакуумом до 50–60°С, либо адсорбции на цеолитах с размером пор около 3 A. Вакуумный метод понижает парциальное давление воды над поверхностью масла, вынуждая влагу переходить в паровую фазу; цеолитная осушка связывает молекулы воды в кристаллической решётке адсорбента и обеспечивает остаточное влагосодержание не выше 10 мкг/г.
Зависимость пробивного напряжения от остаточного влагосодержания
Экспериментальные данные показывают нелинейную обратную связь: при снижении влажности с 30 до 8 г/т пробивное напряжение может возрасти с 30 до 75 кВ. Даже десятые доли процента лишней влаги сокращают разрядную стойкость на десятки киловольт. Поэтому сертификационные испытания осушенного масла обязательно включают измерение влагосодержания кулонометрическим методом Карла Фишера, как того требует МЭК 60814, с пороговым значением не более 10–15 г/т для свежего продукта.
Сертификация осушенных масел по отраслевым стандартам
Сертификация подтверждает, что партия масла после осушки и очистки соответствует диэлектрическим и физико-химическим нормам, установленным для конкретной марки. Протокол испытаний служит паспортом качества и основанием для допуска к заливке в оборудование. Проверке подлежат не только пробивное напряжение и tg δ, но и кислотное число, температура вспышки, плотность и отсутствие механических примесей.
Документы, регламентирующие проверку диэлектрических свойств
В международной практике основополагающим документом остаётся МЭК 60296, задающий категории масел и предельные значения параметров. В странах постсоветского пространства параллельно применяют национальный стандарт, определяющий методы испытаний: определение пробивного напряжения по ГОСТ 6581, измерение tg δ по ГОСТ 6581 (при температуре 90°C) и влагосодержания по методу К. Фишера. Дополнительно могут привлекаться методики ASTM D1816, использующие VDE-электроды для оценки газостойких масел.

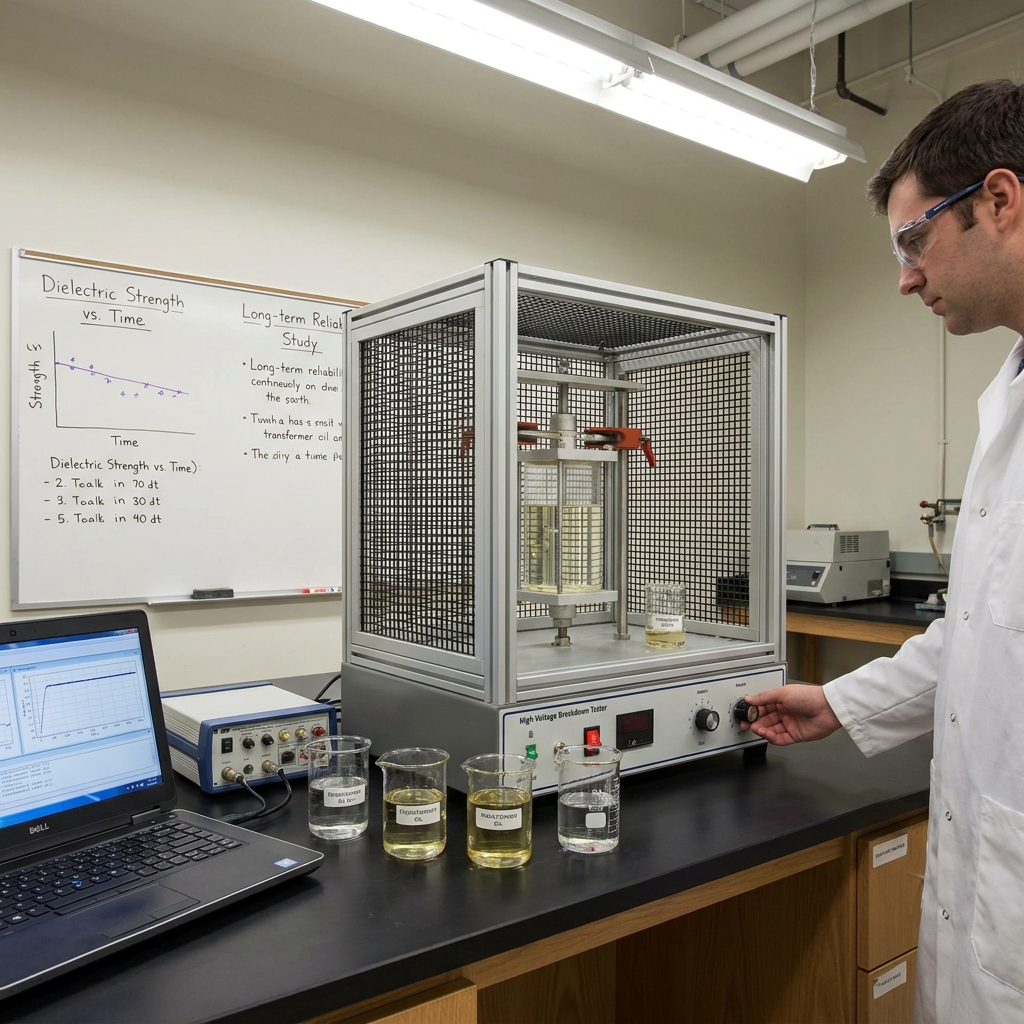

Лабораторные методы измерения пробойного потенциала жидкого диэлектрика
Измерение проводят в стандартном разряднике с электродами грибовидной или сферической формы при межэлектродном зазоре 2,5 мм. Напряжение поднимают плавно со скоростью 2 кВ/с до возникновения дугового разряда. Процедуру повторяют шесть раз, отбрасывая первый результат, и вычисляют среднее арифметическое. Для осушенных масел характерен ровный рост напряжения без предварительных частичных разрядов, что свидетельствует об однородности структуры.
Отличия диэлектрических характеристик марок ТКП и ГК
Марки масла ТКП и ГК различаются глубиной очистки и составом углеводородной основы, что прямо отражается на диэлектрических параметрах. ТКП содержит ингибирующую присадку, повышающую стойкость к окислению, тогда как ГК представляет собой продукт глубокого гидрокрекинга с минимумом ароматических фракций. Эти различия определяют поведение масел в эксплуатации и начальные показатели после осушки.
Стабильность параметров масла ТКП после технологической очистки
Для масла марки ТКП после осушки и фильтрации типично пробивное напряжение 75 кВ и tg δ при 90°C на уровне 0,003. Ингибирующий пакет замедляет накопление кислот и осадков, благодаря чему темп роста диэлектрических потерь в первые 5–7 лет эксплуатации не превышает 0,001 в год. Такая стабильность особенно востребована в трансформаторах с длительными межремонтными интервалами.
Особенности углеводородной основы и электрической прочности масла ГК
Масло ГК получают избирательным гидрированием с практически полным удалением сернистых и азотистых соединений. Это даёт tg δ на старте около 0,001–0,002, но несколько меньшую электрическую прочность — порядка 65–70 кВ после осушки. Снижение ароматики положительно сказывается на газостойкости, однако требует строгого контроля влагосодержания, так как низкая концентрация ароматических углеводородов уменьшает естественную растворяющую способность масла по отношению к продуктам окисления.
Влияние качества масла на долговечность изоляционных систем
Состояние жидкого диэлектрика напрямую определяет ресурс твёрдой изоляции. Влага и полярные продукты старения мигрируют в целлюлозу, снижая её степень полимеризации. При снижении показателя полимеризации до 200 единиц бумажная изоляция теряет механическую прочность и не способна выдерживать электродинамические усилия при коротких замыканиях. Поэтому поддержание диэлектрических характеристик масла на уровне паспортных значений замедляет деградацию изоляционной системы.
Контроль влагосодержания для защиты целлюлозной изоляции
Целлюлоза выдерживает длительный контакт с маслом, содержащим не более 8–12 г/т влаги при температуре до 70°C. Превышение этого порога запускает гидролиз гликозидных связей, что сокращает остаточный ресурс твёрдой изоляции на 30–40 % каждые 2–3 года. Периодический отбор проб и кулонометрический анализ влажности позволяют выявить тенденцию к увлажнению до того, как произойдёт необратимое повреждение бумажных слоёв.
Связь между окислительным старением и ростом диэлектрических потерь
Окисление масла приводит к накоплению кислот, альдегидов и осадков, которые увеличивают tg δ в 5–10 раз за десятилетие эксплуатации. Каждый прирост tg δ на 0,01 соответствует повышению температуры наиболее нагретой точки обмотки на 2–4°C. Дополнительный нагрев, в свою очередь, ускоряет цепные реакции окисления по закону Аррениуса, создавая порочный круг старения. Своевременная регенерация или замена масла разрывают эту связь и продлевают жизненный цикл изоляционной системы до паспортных 30–40 лет.
